產品簡介

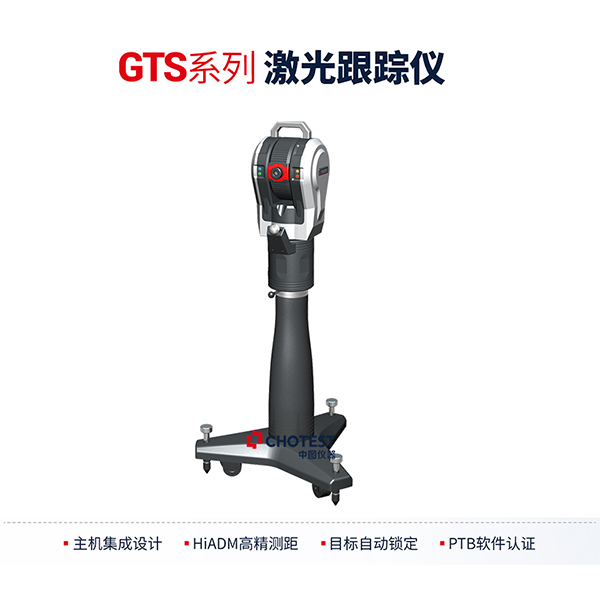

GTS系列0.03°姿態角精度激光跟蹤儀具有μm級精度+百米級測量范圍特點，整合多元智能技術與全流程解決方案，能夠解決在航空航天、汽車制造、軌道交通等制造領域，大尺寸工件測量精度不足、復雜特征檢測難、裝配效率低、多環境適配差等測量痛點。

中圖儀器GTS系列0.03°姿態角精度激光跟蹤儀具有μm級精度+百米級測量范圍特點，整合多元智能技術與全流程解決方案，能夠解決在航空航天、汽車制造、軌道交通等制造領域，大尺寸工件測量精度不足、復雜特征檢測難、裝配效率低、多環境適配差等測量痛點。

一、產品特點

1、突破測量局限

兼顧15μm+6μm/m空間精度與30-80米測量半徑，輕松覆蓋大型、超大型工件全維度測量需求。

2、提升生產效率

數據輸出速度達1000點/秒，無需貼點即可完成高精度掃描，減少重復調整次數30%+。

3、適配復雜場景

IP54防護等級，搭配一體化氣象站，從容應對車間、戶外等多環境測量需求。

4、降低綜合成本

整合測量、校準、分析全流程功能，替代多種傳統儀器，減少設備投入與操作復雜度。

二、多種技術方案

1.雙系列機型，覆蓋不同場景需求

（1）GTS3000系列（三自由度）：搭配光學回射靶球，精準測量大尺度空間內點、線、面、曲面等基礎幾何特征，跟蹤頭重量21Kg，便攜易運輸。

（3）GTS6000系列（六自由度）：支持iProbe/iTracker 6D姿態探頭/傳感器，輕松攻克內部特征、隱藏特征測量難題，跟蹤頭僅16Kg，靈活性更強。

2.智能配件+專業軟件，強化測量能力

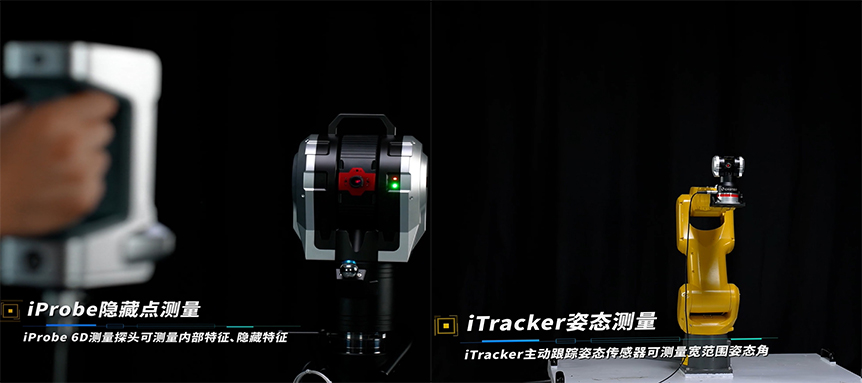

（1）iProbe 6D姿態探頭：無線傳輸設計，探頭精度35μm，可測量孔、洞等內部特征，工作續航≥8小時，復雜特征測量效率提升50%。

（2）iTracker 6D姿態智能傳感器：主動反向跟蹤技術，俯仰角-55°~+60°、偏航角±180°，姿態角精度0.03°，重復性0.005°，適配機器人、機床等動態測量。

（3）EyeScan跟蹤式激光掃描系統：41條藍色激光線，不懼黑亮工件，基準工作距300-3000mm，支持大跨度轉站，大型物體掃描效率提升3倍。

（4）核心軟件套件：SpatialMaster（PTB認證）支持多儀器協同測量與GD&T評定，數據可溯源；RobotMaster套件滿足機器人校準與性能檢測，符合ISO 9283標準。

三、關鍵技術指標

注：產品參數與配置可能因技術升級調整，具體以實際溝通為準。

四、應用案例

1、航空航天：飛機零部件及裝配精度的測量。

2、機床行業：平面度、直線度、圓柱度等測量。

3、汽車制造：車型在線測量與質量控制

4、機器人標定：運動機器人位置的精確標定。

5、造船、軌道交通、核電：大尺度空間精密測量與裝配。

中圖儀器GTS系列0.03°姿態角精度激光跟蹤儀已在航空航天、機器人、機床、軌道交通等多行業落地驗證，用實打?qū)嵉木取⑿逝c成本優勢，助力客戶實現高質量生產。如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
